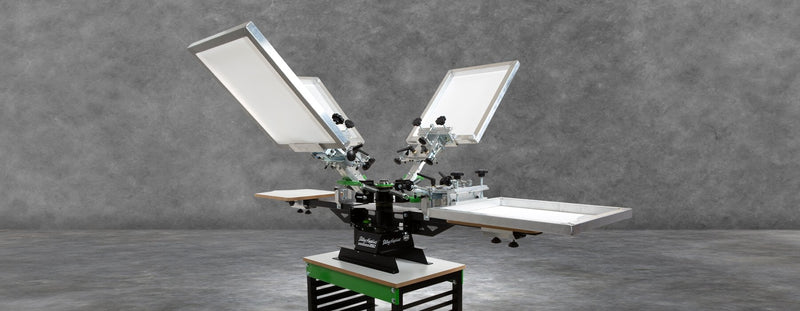

Cómo ensamblar una prensa Riley Hopkins 250

How to Assemble a Riley Hopkins 250 Press  | Screenprinting.com

Jacelyn Wedman |

Riley Hopkins 250 Pantalla Impresión. ¡Felicidades! A pesar de que envía un 90% previamente programado, tendrá que hacer algunas cosas para configurarlo por completo. En este video, Chris Drury, director de fabricación y almacén, demuestra cómo reunir una prensa Riley Hopkins 250 en seis simples pasos.

PASO 1

Instale los conjuntos de resorte con los ganchos hacia arriba. Baje los conjuntos de cabezales de impresión hasta que descansen sobre el perno de parada inferior. Repita este paso para los conjuntos de cabezales de impresión restantes.

Nota: Los ganchos deben estar hacia arriba.

Dos manos sostienen resortes en posición vertical

PASO 2

Instale los pernos de parada superior y las mangas de goma. Se requieren dos llaves de 9/16 "para este paso. No apriete demasiado los pernos. Esto causará resistencia en el punto de bisagra del cabezal de impresión. Repita este paso para los conjuntos de cabezales de impresión restantes.

Dos llaves apretan el perno entre los resortes

PASO 3

Riley Hopkins Cart de prensa de 2 estaciones. Se requiere un destornillador de Phillips para este paso.

Una prensa Riley Hopkins 250 se encuentra en un carrito. Un hombre mide la distancia desde el carro hasta el final de la mesa.

ETAPA 4

No apriete completamente los pernos en este momento. Deben estar ajustados, pero lo suficientemente sueltos como para ajustarse con golpes de la mano.

Un hombre que lleva una máscara roja aprieta los tornillos que conectan el brazo de impresión de la prensa a la base

Paso 5

Instale los pasadores de rollo de 3/16 "para localizar la estación de impresión. Toque la estación de impresión para alinear los agujeros visualmente lo más cerca que pueda. Esta es una configuración de fábrica que garantiza que sus platos estén alineados entre sí. Tócalos en aproximadamente ½ "con un martillo. Después de que los pines estén asentados, apriete completamente el hardware de la estación de impresión.

Una mano sostiene un pasador en su lugar en la impresión de pantalla

Paso 6

Instale el conjunto de la platina en el brazo tubular de la prensa. Cuando la platina esté en la ubicación deseada, primero bloquee la perilla lateral. Por último, apriete por las perillas de bloqueo inferior. La platina se puede ajustar de adelante hacia atrás para ayudar a colocar la imagen en la ubicación deseada del sustrato.

Un hombre sostiene una platina de madera hasta una impresión de pantalla

Ahora, retroceda y admire el trabajo que ha realizado. Con un poco de grasa en el codo y un tutorial útil, está listo y listo para imprimir.
